Cómo mecanizar madera con una fresadora CNC

En el taller, una parte importante del resultado se decide antes de que la fresa toque la madera. El tipo de tablero, la herramienta, la trayectoria programada y el sistema de sujeción determinan si el corte queda limpio y puede repetirse pieza tras pieza o si aparecen astillas, quemaduras y vibraciones.

Con una fresadora CNC pueden realizarse cortes de contorno, ranuras, cajeados, taladros, grabados y relieves. Sin embargo, la madera maciza, el MDF, el contrachapado y los tableros laminados no responden de la misma forma. Para mecanizarlos correctamente hay que adaptar la herramienta y los parámetros a cada material y comprobar el proceso antes de iniciar una serie.

Qué tipos de madera y tableros se pueden mecanizar con CNC

La madera no es un material uniforme. Su densidad, el sentido de la fibra, la humedad y la presencia de nudos influyen en el esfuerzo de corte y en el acabado final.

Madera maciza

En la madera maciza conviene revisar cuatro aspectos:

• Dirección de la fibra: condiciona el sentido de corte más favorable y el riesgo de arrancamiento cuando se trabaja a contrafibra.
• Densidad: una madera más densa puede exigir modificar el avance, la profundidad de pasada o la estrategia de mecanizado. No implica automáticamente trabajar con más revoluciones o con menos avance.
• Nudos e irregularidades: modifican el esfuerzo de corte y pueden provocar marcas, arrancamientos o diferencias de acabado.
• Humedad: una madera que no esté correctamente estabilizada puede deformarse durante el mecanizado o después de retirarla del sistema de amarre.

MDF, contrachapado y tableros laminados

El MDF presenta una estructura homogénea y resulta adecuado para fabricar relieves, vaciados y piezas decorativas. Como contrapartida, genera una gran cantidad de polvo fino y puede acelerar el desgaste de la herramienta.

El contrachapado ofrece una buena estabilidad gracias a su estructura por capas, aunque puede astillarse en las caras si no se utiliza la fresa adecuada.

En los tableros laminados o melaminados, el principal reto consiste en evitar que el revestimiento se desconche durante el corte. La herramienta, la profundidad de pasada y el apoyo de la pieza son especialmente importantes.

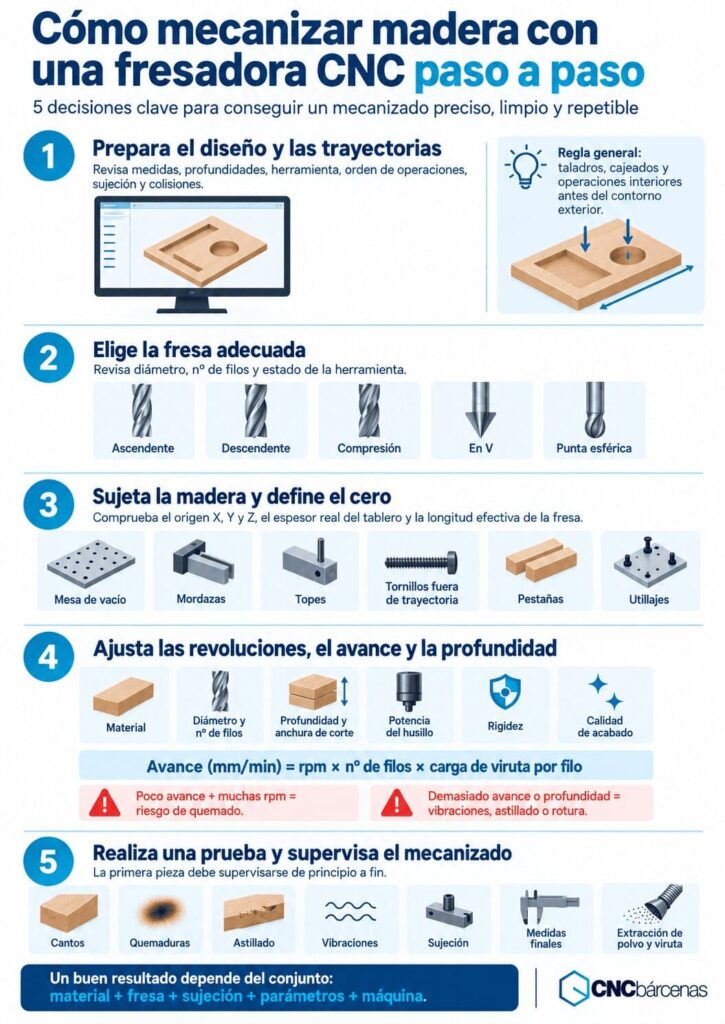

Cómo mecanizar madera con una fresadora CNC paso a paso

El mecanizado es una secuencia de decisiones relacionadas entre sí. Un error en la preparación del archivo, la elección de la fresa o la sujeción puede afectar a todo el trabajo.

1. Prepara el diseño y las trayectorias de mecanizado

El diseño debe convertirse en un programa de mecanizado mediante un software CAM. Antes de enviarlo a la fresadora conviene revisar:

• Las dimensiones de la pieza.
• Las profundidades de los cajeados.
• El diámetro real de la herramienta.
• Las entradas y salidas de la fresa.
• El orden de las operaciones.
• La posición de los elementos de sujeción.
• Las posibles colisiones con mordazas, topes o componentes de la máquina.

Como regla general, los taladros, cajeados y operaciones interiores se realizan antes de cortar completamente el contorno exterior. De esta forma, la pieza conserva la máxima superficie de apoyo durante buena parte del proceso.

2. Elige la fresa adecuada

La calidad del corte depende en gran medida de la herramienta utilizada.

• Fresa helicoidal ascendente: favorece la evacuación de la viruta, aunque puede levantar fibras o deteriorar la cara superior.
• Fresa helicoidal descendente: ayuda a obtener un acabado limpio en la superficie superior, pero empuja la viruta hacia el fondo. En ranuras profundas hay que controlar especialmente su evacuación.
• Fresa de compresión: combina una zona de corte ascendente y otra descendente. Es una de las mejores opciones para cortes pasantes en contrachapados y tableros laminados cuando se busca un borde limpio en las dos caras. Para que funcione correctamente, la zona de compresión debe quedar dentro del espesor del tablero.
• Fresa en V: se utiliza para letras, grabados, ranuras decorativas y chaflanes.
• Fresa de punta esférica: resulta apropiada para relieves, moldes y superficies tridimensionales.

Además del tipo de fresa, hay que revisar su diámetro, el número de filos, el material de la herramienta y su estado. Una fresa desgastada genera más calor, necesita mayor esfuerzo y empeora el acabado.

3. Sujeta la madera y define el cero de trabajo

Una pieza mal sujeta puede moverse, vibrar o levantarse durante el corte. Dependiendo del tamaño y de la geometría, pueden utilizarse:

• Mesa de vacío.
• Mordazas.
• Topes mecánicos.
• Tornillos colocados fuera de la trayectoria.
• Pestañas o puentes de sujeción.
• Utillajes específicos.

En trabajos sobre mesa de vacío y cortes pasantes suele emplearse un tablero mártir. Este protege la mesa, permite que la herramienta atraviese completamente el material y ayuda a distribuir el vacío. Sin embargo, no es obligatorio cuando se utilizan otros sistemas de amarre.

Antes de iniciar el programa hay que comprobar el origen de los ejes X, Y y Z, el espesor real del tablero y la longitud efectiva de la herramienta. El espesor medido puede variar respecto al valor nominal indicado por el fabricante.

4. Ajusta las revoluciones, el avance y la profundidad de pasada

No existe una combinación universal de revoluciones y avance válida para cualquier madera y cualquier fresa. Los parámetros dependen de:

• El material que se va a mecanizar.
• El diámetro y el número de filos.
• La profundidad y la anchura de corte.
• La potencia del husillo.
• La rigidez de la fresadora.
• La capacidad de aspiración.
• La calidad de acabado necesaria.

El avance puede calcularse a partir de la carga de viruta recomendada por el fabricante:

Avance = rpm × número de filos × carga de viruta por filo

Este cálculo proporciona un punto de partida. Después hay que comprobar el sonido del corte, el tamaño de la viruta, la temperatura de la herramienta, el acabado y la estabilidad de la máquina.

Cuando el avance es demasiado bajo en relación con las revoluciones, la herramienta puede rozar más de lo que corta y quemar la madera. Si el avance o la profundidad son excesivos, pueden aparecer vibraciones, astillado o rotura de la fresa.

5. Realiza una prueba y supervisa el mecanizado

Antes de fabricar una serie completa conviene mecanizar una primera unidad o realizar una prueba sobre un retal del mismo material.

Durante esa prueba hay que revisar:

• La calidad de los cantos.
• La presencia de quemaduras.
• El astillado de las caras.
• Las vibraciones.
• La sujeción.
• Las medidas finales.
• La evacuación del polvo y la viruta.

Aunque el proceso esté automatizado, la primera pieza debe supervisarse de principio a fin. Es el momento de detectar errores de programación, amarre o configuración antes de que se repitan en toda la producción.

Problemas habituales al fresar madera y cómo evitarlos

Una herramienta desgastada puede provocar varios defectos a la vez. Antes de modificar todo el programa, conviene comprobar el filo y el estado del portaherramientas.

Qué debe tener una fresadora CNC para mecanizar madera

Para trabajar madera con garantías hay una serie de características básicas:

• Área útil adaptada al formato habitual de los tableros.
• Husillo con potencia y revoluciones suficientes.
• Estructura rígida, capaz de limitar flexiones y vibraciones.
• Mesa de vacío o sistema de amarre adecuado.
• Sistema de extracción localizada para retirar polvo y viruta en el punto de corte.

Otros elementos dependerán del tipo de producción. El sensor de longitud reduce tiempos de preparación; el cambio automático resulta útil cuando una pieza necesita varias herramientas, y el cuarto eje permite mecanizar patas, columnas y componentes cilíndricos.

Una carpintería que corta tableros completos no necesita la misma configuración que un taller especializado en relieves, moldes o piezas tridimensionales.

La configuración de la máquina debe adaptarse al trabajo

El acabado final depende del conjunto formado por la madera, la fresa, la trayectoria, los parámetros, la sujeción, la extracción y la propia máquina. Ninguno de estos elementos compensa por sí solo un fallo importante en los demás.
