En el ecosistema de la fabricación industrial moderna, la competitividad de un taller o planta de producción no se mide solo por la potencia de su maquinaria, sino por la versatilidad de su cinemática. Una de las cuestiones determinantes para cualquier responsable de producción al planificar una inversión es saber con exactitud cuántos ejes tiene una fresadora CNC y cómo impacta cada uno de ellos en la rentabilidad del proyecto.
Este factor es el que define la frontera entre un mecanizado básico y la capacidad de abordar geometrías complejas con alta precisión. En CNC Bárcenas, entendemos que la elección del número de ejes no es solo una decisión técnica, sino una decisión estratégica que afecta directamente al coste operativo, la reducción de tiempos de preparación (set-up) y la calidad superficial del producto final.

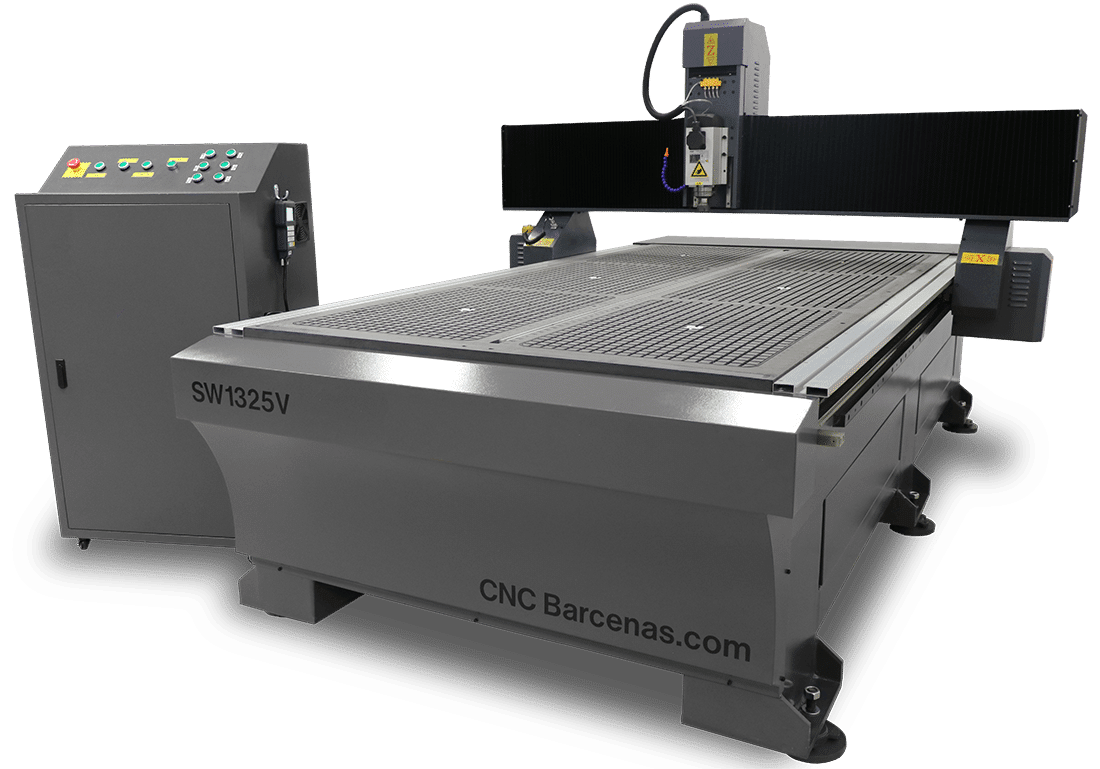

La base del movimiento: Fresadoras CNC de 3 ejes
La configuración de 3 ejes es el estándar de la industria y el punto de partida para cualquier proceso de fresado. Es la arquitectura más común por su sencillez y robustez.
Configuración de los ejes X, Y y Z
En estos sistemas, la herramienta de corte se desplaza a través de tres ejes lineales:
- Eje X: Movimiento horizontal (de izquierda a derecha).
- Eje Y: Movimiento longitudinal (de adelante hacia atrás).
- Eje Z: Movimiento vertical (arriba y abajo).
¿Para qué aplicaciones son ideales los sistemas de 3 ejes?
Son máquinas perfectas para el mecanizado de piezas prismáticas, donde se trabaja principalmente sobre una cara de la pieza. En CNC Bárcenas, nuestras fresadoras de 3 ejes son ampliamente utilizadas en el grabado, el recorte de paneles y la fabricación de componentes que no requieren geometrías excesivamente complejas bajo cortes angulares. Permitiendo crear también mecanizados en 3D en alta calidad.
Incrementando la versatilidad: Fresadoras CNC de 4 ejes
Cuando analizamos cuántos ejes tiene una fresadora CNC orientada a la alta productividad, el cuarto eje aparece como la primera actualización crítica. No se trata solo de un movimiento extra, sino de un cambio de paradigma: pasamos del mecanizado plano al mecanizado posicional o continuo sobre el diámetro de la pieza, lo que permite abordar proyectos que antes eran técnica y económicamente inviables.
La incorporación del eje rotativo
Una fresadora de 4 ejes añade un movimiento de rotación a los tres ejes lineales. En la mayoría de las configuraciones de CNC Bárcenas, este suele ser el Eje A (rotación sobre el eje Y en el caso del cabezal rotaorio, lo que permite trabajar en el rango de -90º a +90º o implementado un eje de rotación, que permite trabajar los 360º .
- Control de indexación: En el caso del eje de rotación o torno de 360º, El CNC puede girar la pieza a ángulos precisos (por ejemplo, cada 90°) para mecanizar caras laterales sin intervención humana.
- Mecanizado continuo: La herramienta y el eje rotativo pueden moverse simultáneamente, permitiendo la creación de trayectorias helicoidales o tallados complejos que requieren una sincronización perfecta entre la rotación y el avance lineal.
Ventajas en el mecanizado de piezas cilíndricas y grabados
Esta configuración elimina una de las mayores fuentes de ineficiencia en el taller: los cambios de amarre. Al determinar cuántos ejes tiene una fresadora CNC, el cuarto eje destaca por:
- Reducción del error de posicionado: Al no tener que soltar la pieza para trabajar en otra cara, mantenemos la referencia original (el «cero pieza»), garantizando una concentricidad y alineación perfectas.
- Mecanizado de superficies curvas: Es indispensable para la fabricación de levas, tornillos sin fin, grabados en cilindros o componentes de transmisión.
- Optimización de tiempos operativos: La capacidad de realizar múltiples operaciones en una sola configuración reduce drásticamente los tiempos muertos, permitiendo a los equipos de CNC Bárcenas entregar piezas terminadas con una repetitividad que el mecanizado manual de 3 ejes no puede igualar.

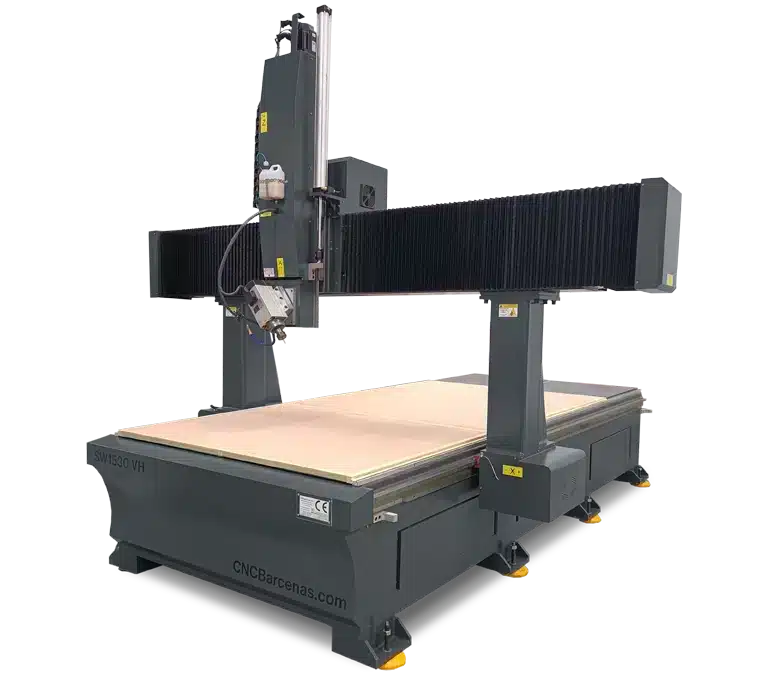

La excelencia en la geometría: Fresadoras CNC de 5 ejes
Si buscamos la máxima capacidad tecnológica, la respuesta a cuántos ejes tiene una fresadora CNC llega a los 5 ejes. Esta es la configuración que define a la industria de alta precisión.
Ventajas de los 5 ejes
Los cinco ejes se mueven simultáneamente durante el corte. Esto permite crear formas orgánicas, superficies complejas y álabes de turbina con una fluidez absoluta.
¿Por qué es la configuración preferida en sectores de alta precisión?
Sectores como el aeroespacial o el de moldes y matrices dependen de los 5 ejes para obtener acabados superficiales perfectos y geometrías que serían imposibles de fabricar de otra manera.
Más allá de lo estándar: Configuraciones de 6 o más ejes
Para aplicaciones muy específicas, el número de ejes puede aumentar, aunque ya no hablamos de fresadoras convencionales, sino de centros de mecanizado complejos o sistemas robóticos.
El papel de los cabezales rotativos y las mesas basculantes
Al combinar cabezales que pueden pivotar con mesas que rotan simultáneamente, se logran configuraciones de 6 ejes que ofrecen una libertad de movimiento total, eliminando cualquier ángulo muerto para la herramienta.
En el proceso de adquisición de maquinaria, es vital recordar que no siempre «más ejes» equivalen a una «mejor inversión». La configuración ideal es aquella que maximiza la eficiencia operativa y minimiza el coste por pieza. En CNC Bárcenas, asesoramos a nuestros clientes para que encuentren el punto de equilibrio entre la capacidad tecnológica y la realidad de su producción diaria.
Complejidad geométrica vs. Retorno de inversión (ROI)
La elección de cuántos ejes tiene una fresadora CNC para tu taller debe responder a un análisis de tus piezas más habituales:
- El factor del «Set-up»: Una máquina de 5 ejes requiere una inversión inicial más alta y personal con una formación técnica más específica. Sin embargo, el verdadero ahorro no siempre está en la velocidad de corte, sino en la eliminación de tiempos muertos. Si fabricas una pieza que en una máquina de 3 ejes requiere 4 o 5 preparaciones manuales (soltar, girar y volver a amarrar la pieza), el salto a los 5 ejes se amortiza rápidamente. Reduces el riesgo de errores de posicionado y liberas tiempo del operario para otras tareas.
- Especialización: Si tu producción se basa en el mecanizado de paneles, rótulos o piezas prismáticas simples, una fresadora de 3 ejes de alta velocidad con una gran mesa de trabajo será mucho más rentable y eficiente que un sistema multieje infrautilizado.
La importancia del software CAM en la gestión multieje
A medida que el número de ejes aumenta, la complejidad de la programación crece de forma exponencial. Cuando pasamos de 3 a 4 o 5 ejes, la programación a pie de máquina o manual se vuelve virtualmente imposible y peligrosa.
- Simulación y Prevención de Colisiones: Es imperativo contar con un software CAM (Computer-Aided Manufacturing) de alto nivel. Este software no solo calcula las trayectorias de corte, sino que realiza una simulación cinemática completa para detectar posibles colisiones entre el cabezal, la pieza y la mesa.
- Post-procesadores personalizados: En CNC Bárcenas, enfatizamos que el software debe estar perfectamente sincronizado con el control numérico de la máquina. Un buen post-procesador permite que el código generado aproveche al máximo las capacidades dinámicas de la fresadora, garantizando que los movimientos multieje sean fluidos y seguros.
Soluciones de mecanizado avanzado en CNC Bárcenas
¡Entender cuántos ejes tiene una fresadora CNC es solo el primer paso! Lo más importante es cómo esa tecnología se adapta a tu flujo de trabajo.
En CNC Bárcenas, nos especializamos en asesorar a nuestros clientes para encontrar el equilibrio perfecto entre número de ejes, volumen de trabajo y precisión. Desde robustos sistemas de 3 ejes para trabajos industriales pesados hasta soluciones híbridas multieje, diseñamos maquinaria que impulsa la competitividad de tu negocio en la era de la industria 4.0.
