EN STOCK - ENTREGA INMEDIATA EN TODA ESPAÑA
Es posible fabricar en medidas personalizadas. Consúltanos.
Fresadora CNC de gran formato con sistema de vacío, capaz de desenvolverse en todos los trabajos posibles como cortes, grabados, relieves… Ofrece grandes prestaciones y precisión. Perfecta para carpintería, grabados, prototipos, moldes, rótulos, joyería, medallas… Gracias a la tecnología CNC puedes hacer cualquier corte y grabado 3D.
SISTEMAS COMPLEMENTARIOS CONFIGURABLES
Podemos personalizar tanto el área de trabajo, el electromandrino y configurar todos los sistemas complementarios que necesites:
Es posible personalizar el área de trabajo de este modelo en cualquiera de los 3 ejes, adaptándola a tus necesidades reales de producción.
Ejemplo de fabricación con medidas especiales:
En esta fresadora basada en la SW2030V, se eliminó el sistema de vacío, se incorporó cambio automático de herramientas y un motor adicional sobre plano horizontal con capacidad de rotación automática de 180º sobre el eje Z. Su sistema de control permite realizar gran cantidad de operaciones de manera sencilla, así como el cambio automático entre ambos electromandrinos para poder realizar los mecanizados tanto en horizontal como en vertical. Su aérea es de XYZ: 2100 x 3100 x 350 mm.
Ejemplo de fabricación con medidas especiales:
Este modelo a medida, incorporó el sistema OPOS, el cual permite hacer un posicionamiento óptico mediante cámara CCD para cortes automáticos de troqueles. Este sistema hace que la máquina sea capaz de ver y cortar un dibujo (formas, logotipos, escudos, etc.). Es capaz de trabajar tanto con su motor de fresado como con su cuchilla de corte. Creando una máquina mucho más completa y versátil, permitiendo ampliar la oferta de un taller dedicado a cartelería, señalización, marcaje textil, artes gráficas… Incorpora además, en el mismo cabezal, una cuchilla en V para cortes en ángulo. Su área de trabajo es de XYZ: 2100 x 3100 mm x 250 mm. útiles, 350 mm. recorrido total.
Ejemplo de fabricación con medidas especiales:
Modelo Sw2040V, basado en la SW2030V pero con mayor área de trabajo XYZ: 2100 X 4100 X 200 MM. Lo que permite trabajar plantas y materiales de grandes dimensiones. Comparte el resto de características con el modelo base SW2030V pero empleado 3 bombas de vacío.
Ejemplo de fabricación con medidas especiales:
Fresadora CNC a medida con ATC de gran formato y doble motor de fresado y cuchilla de corte oscilante, capaz de desenvolverse en todos los trabajos posibles como cortes, grabados, relieves… Gracias a su sistema de doble motor (ATC) es capaz de intercambiar entre los dos motores durante un mecanizado para trabajar con doble herramienta e incluso realizar cortes precisos sobre materiales blandos. Ofrece grandes prestaciones y precisión. Área de trabajo XYZ: 2100 x 4100 x 200 mm.
Ejemplo de fabricación con medidas especiales:
Fresadora CNC a medida, con altura de Z especial y posibilidad de instalar un eje Z rotatorio interpolado. Fresadora de gran volumen creada siguiendo las necesidades especiales del cliente en la altura del eje Z con 1200 mm. Permite fresar materiales de gran altura, consiguiendo un gran volumen total de trabajo.
Área de trabajo XYZ: 2100 x 4100 x 1200 mm.
Ejemplo de fabricación con medidas especiales:
Fresadora de gran formato fabricada a medida, con un área de trabajo XYZ de 2000 x 6000 x 700 mm. Esta fresadora de gran tamaño permite trabajar piezas de grandes dimensiones tanto en 2D como en 3D. Una máquina robusta y de alta productividad.

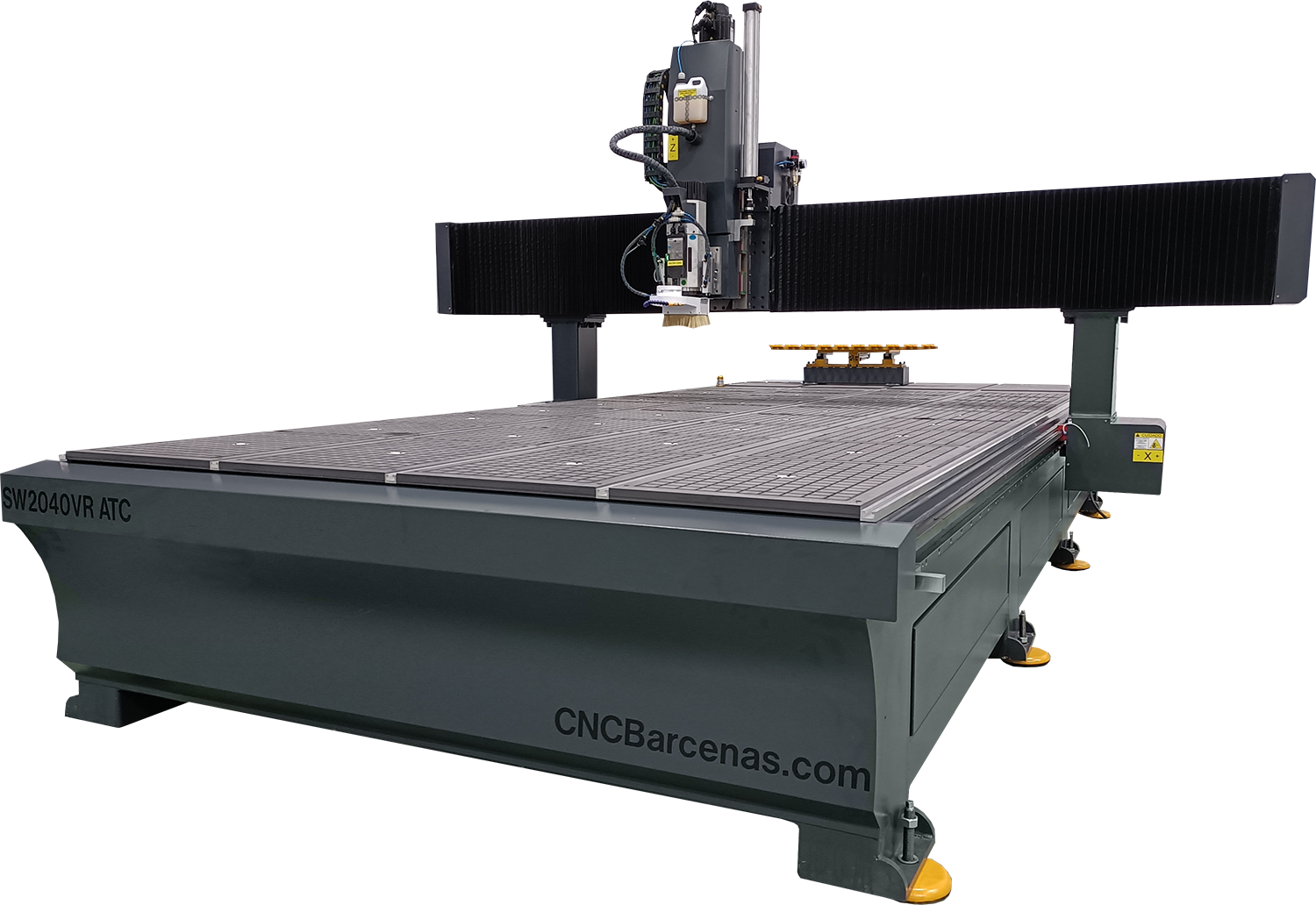

Con nuestros sistemas de cambio automático de herramientas, los trabajos de fresado serán mucho mas rápidos y eficientes, evitando tener que cambiar las fresas durante los mecanizados. Este sistema permite crear los diseños con las herramientas ya definidas. Puede ser instalado en el propio eje de la fresadora o mediante un sistema trasero que permite tener listas una gran cantidad de herramientas diferentes.
Incorporado en la parte trasera de la fresadora: Este cambio automático de herramientas, permite tener listas desde 4 herramientas. El cambio entre ellas es automático durante los trabajos. Elimina la necesidad de cambio manual durante los mecanizados.
Instalado en el eje de la fresadora: Este sistema permite cambiar entre las diferentes herramientas del eje.
Eje Z Rotatorio / 4º eje rotatorio – Torno CNC. Gracias a estos ejes, es posible fabricar piezas mucho más complejas, disponemos de diversas configuraciones posibles de este sistema, el primero de ellos es con rotación de electromandrino en el eje Z, la otra es la instalación de un 4º eje de rotación / torno ya sea como complemento sobre la mesa de la fresadora o incorporada en la propia estructura de la máquina.
Electromandrino Rotatorio
Es posible instalar el eje Z rotatorio interpolado, para poder trabajar en el rango de -90º a 90º, permitiendo mecanizar piezas en 3D de gran complejidad geométrica en ese rango de 180º.
Una opción extremadamente útil en entornos industriales que requieran sistemas de mecanizado más completos y con mayores prestaciones de mecanizado CNC.
Fresadora - Torno
Es posible fabricar a medida un torno de mecanizado, el cual permite trabajar sobre un bloque de material en los 360 grados, permitiendo mecanizar piezas en 3D de gran complejidad geométrica en el rango de 360º.
Torno Incorporado
Incorporado en la estructura de la fresadora: En este caso, el área de trabajo del cuarto eje es de 500 mm. de diámetro x 2.000 mm. de longitud. Al ser un elemento adicional instalado fuera de la superficie útil de la mesa de trabajo, no modifica la altura del eje Z de la fresadora, que seguiría siendo de 200 mm.
Torno
Instalado en la superficie de la mesa: En este caso, el área de trabajo del cuarto eje es de 200 mm. de diámetro x 600 mm. de longitud y el eje Z de la fresadora pasa de 200 mm. a 250 mm.
Este accesorio para fresadoras CNC realiza cortes perfectos en materiales que deben ser cortados con cuchilla al no aceptar el corte con fresas tales como: Cartón, cartón corrugado, papel, cartón pluma, goma, madera de balsa, chapa de madera, caucho, nido de abeja…Existe la posibilidad de instalar una rueda de plegado para doblado de cartón.
Cuchilla Oscilante
Cuchilla de corte oscilante de hasta 45 mm. Dispone de una funda de protección para evitar accidentes y cortes.
Cuchilla de Corte en V
Permite realizar cortes en ángulo en diferentes grados, 30º, 45º, 60º…
Rueda de Plegado
Permite realizar líneas de plegado sobre diferentes materiales como por ejemplo el cartón.
El sistema OPOS es un sistema de seguimiento óptico mediante cámara CCD para cortes automáticos de troqueles, que permite crear trayectorias óptimas y precisas. Este sistema hace que la máquina sea capaz de ver y cortar un dibujo (formas, logotipos, escudos, etc.).
El sistema OPOS instalado junto con nuestra cuchilla de corte oscilante, crea una herramienta mucho más completa y versátil, permitiendo ampliar la oferta de un taller dedicado a cartelería, señalización, marcaje textil, artes gráficas…
Las máquinas con sistema OPOS, se ajustan mejor a los profesionales del diseño que necesitan un corte más rápido y preciso
Otros sistemas extremadamente útiles configurables que facilitarán tu proceso de mecanizado.
Refrigerador de Fresa
Este accesorio es necesario cuando se trabaja en cortes y grabados en materiales como metales, aluminio… para evitar la rotura de la fresa por calentamiento durante el trabajo de mecanizado. Es posible utilizarlo sólo para refrigerar con aire, sin hacer microniebla, o también con una mezcla de aire y liquido, regulable a voluntad y fácil posicionamiento en el lugar preciso. Su uso y mantenimiento es sencillo y fácil.
Extractor de Viruta
Especialmente pensado para extracción de virutas de todo tipo de materiales como plásticos o maderas en el momento del mecanizado. Este accesorio es ideal para mantener la pieza y la fresadora libre de suciedad durante el trabajo de corte o grabado. Su perfecta integración con la fresadora permite que su uso sea sencillísimo mediante un sólo botón. Un accesorio altamente recomendado sobre todo para entornos que necesiten permanecer limpios durante el trabajo por sus condiciones especiales.
Protección Perimetral
Sistema de protección perimetral con células fotoeléctricas es el complemento perfecto de seguridad. El sistema detiene el trabajo de la fresadora al detectar entradas indebidas durante los mecanizados, lo cual permite crear un entorno de trabajo extremadamente seguro. Se integra en la máquina permitiendo un uso sencillo y automático.
Disponemos de varias opciones de software para el diseño y creación de tus mecanizados. Cada uno de ellos está pensado para un tipo de aplicaciones y sectores concretos. Te asesoraremos en el mas adecuado para tu trabajo.
Cut2D Pro
Diseño y creación sencilla e intuitiva de mecanizados en 2D. Reúne las principales funciones y características de corte y grabado, así como taladrados y grabados de texto. Ideal para trabajos de carpintería y rotulación. Permite Importar/ exportar en: DWG, DXF, EPS, AI, PDF…
Mecanizados de corte exterior e interior, taladrados, cajeados/vaciados y grabados. Previsualización de los mecanizados diseñados.
VCarve Pro
Ofrece una solución profesional intermedia entre Cut2D Pro y Aspire. Ofrece la posibilidad de producir trayectorias de herramientas en 2,5D, como tallado en V, chaflán, estriado, prisma y moldeado, así como la capacidad de importar y mecanizar un modelo en 3D.
Importación de archivos 3D: STL, DXF, OBJ… Mecanizados de desbaste y acabado en 3D. Igualmente también importa vectores DWG, DXF, EPS, AI, PDF… Previsualización de los mecanizados.
Aspire
Una solución de software de gran alcance pero fácil de usar para el diseño y mecanizado 2D, así como modelado y fresado de relieves 3D. Permite crear todo, desde cortes simples, relieves, tallas o piezas tridimensionales.
Diseño de componentes en 3D de vectores 2D. Creación de 3D a partir de archivos de imagen. Procesos de desbaste y acabado en 3D. Edición interactiva de modelos: Esculpir, mezclar y alisar. Importación de archivos 3D y vectores. Previsualización de los mecanizados.
VisualCAM
VisualCAD/CAM: Es el sistema CAD / CAM mejor valorado en el mercado. Incluye todo lo necesario para abordar las necesidades específicas de los procesos de fabricación CNC mas avanzados. Extremadamente versátil y se puede utilizar para una amplia variedad de aplicaciones e industrias, tales como aeroespacial, automoción, producción, prototipado, educación, arquitectura… Uno de los mejores programas CAM y con el mejor precio-rendimiento del mercado.
RHINOCAM: Complemento de software CAM que se ejecuta completamente dentro de Rhinoceros 6.0 y 7.0 (Windows). Combina el poder del modelado de forma libre de Rhino con la gran funcionalidad CAM de VisualCAM para ofrecer un producto de capacidad incomparable.
