El mecanizado por arranque de viruta se consolida, sin duda, como la tecnología más versátil y precisa para alcanzar este objetivo, ofreciendo una libertad geométrica y una integridad estructural que otros métodos de conformación, como la fundición o el moldeo, simplemente no pueden igualar.
En CNC Bárcenas, entendemos que el mecanizado por arranque de viruta es mucho más que la simple eliminación de material; es una coreografía de precisión entre la cinemática de la máquina y la resistencia mecánica de los materiales técnicos.
Dominar los diversos procesos de mecanizado por arranque de viruta es esencial para cualquier taller o industria que busque no solo fabricar piezas, sino optimizar recursos, reducir el desgaste de herramientas y garantizar acabados superficiales de excelencia en cada proyecto.
¿Qué es el mecanizado por arranque de viruta? Fundamentos de la sustracción de material
El mecanizado por arranque de viruta es un proceso de fabricación sustractiva que consiste en la obtención de una pieza final mediante la eliminación del exceso de material de una preforma o bloque inicial (tocho). Esta eliminación se realiza de forma mecánica, utilizando herramientas de corte que poseen una dureza significativamente superior a la del material trabajado.
A diferencia del mecanizado por abrasión, donde el material se elimina en partículas microscópicas, aquí se desprende una lámina de material denominada viruta, resultado de la deformación plástica y el cizallamiento en la zona de corte.
El principio de la cuña: Dinámica entre herramienta y pieza
Todo el mecanizado por arranque de viruta se basa en el principio físico de la cuña. La herramienta de corte penetra en el material con un ángulo determinado, venciendo la resistencia a la rotura del mismo. En este proceso intervienen tres ángulos críticos: el ángulo de incidencia (que evita la fricción excesiva), el ángulo de filo (que determina la robustez de la herramienta) y el ángulo de desprendimiento (que facilita la evacuación de la viruta).
Formación y tipos de viruta: ¿Qué nos dice el residuo sobre la calidad del proceso?
La morfología de la viruta es un indicador técnico de la salud del proceso. Una viruta continua suele indicar un corte limpio en materiales dúctiles, mientras que una viruta discontinua es propia de materiales frágiles o velocidades de corte inadecuadas. En CNC Bárcenas, diseñamos nuestras máquinas para trabajar con ciclos de rotura de viruta optimizados, evitando que el residuo se enrede en el cabezal y dañe el acabado superficial de la pieza.
Principales procesos de mecanizado por arranque de viruta
La clasificación de los procesos de mecanizado por arranque de viruta se determina fundamentalmente por la combinación de dos movimientos: el de corte (que proporciona la energía necesaria para el arranque) y el de avance (que define la trayectoria de la herramienta).
Entender esta cinemática es vital para seleccionar la maquinaria adecuada según la geometría final de la pieza.
Torneado: Generación de superficies de revolución
En el torneado, el movimiento de corte es circular y lo realiza la pieza al rotar sobre su eje, mientras que la herramienta de corte realiza un movimiento de avance lineal. Este proceso es el estándar para la fabricación de ejes, casquillos, bulones y cualquier componente simétrico respecto a un eje.
- Profundización técnica: La precisión del mecanizado por arranque de viruta en el torno depende de la concentricidad del cabezal y la estabilidad del carro portaherramientas. Errores en la rigidez del plato de garras o una incorrecta altura de la herramienta respecto al centro de rotación pueden generar problemas de conicidad, vibraciones (chatter) y acabados superficiales deficientes.

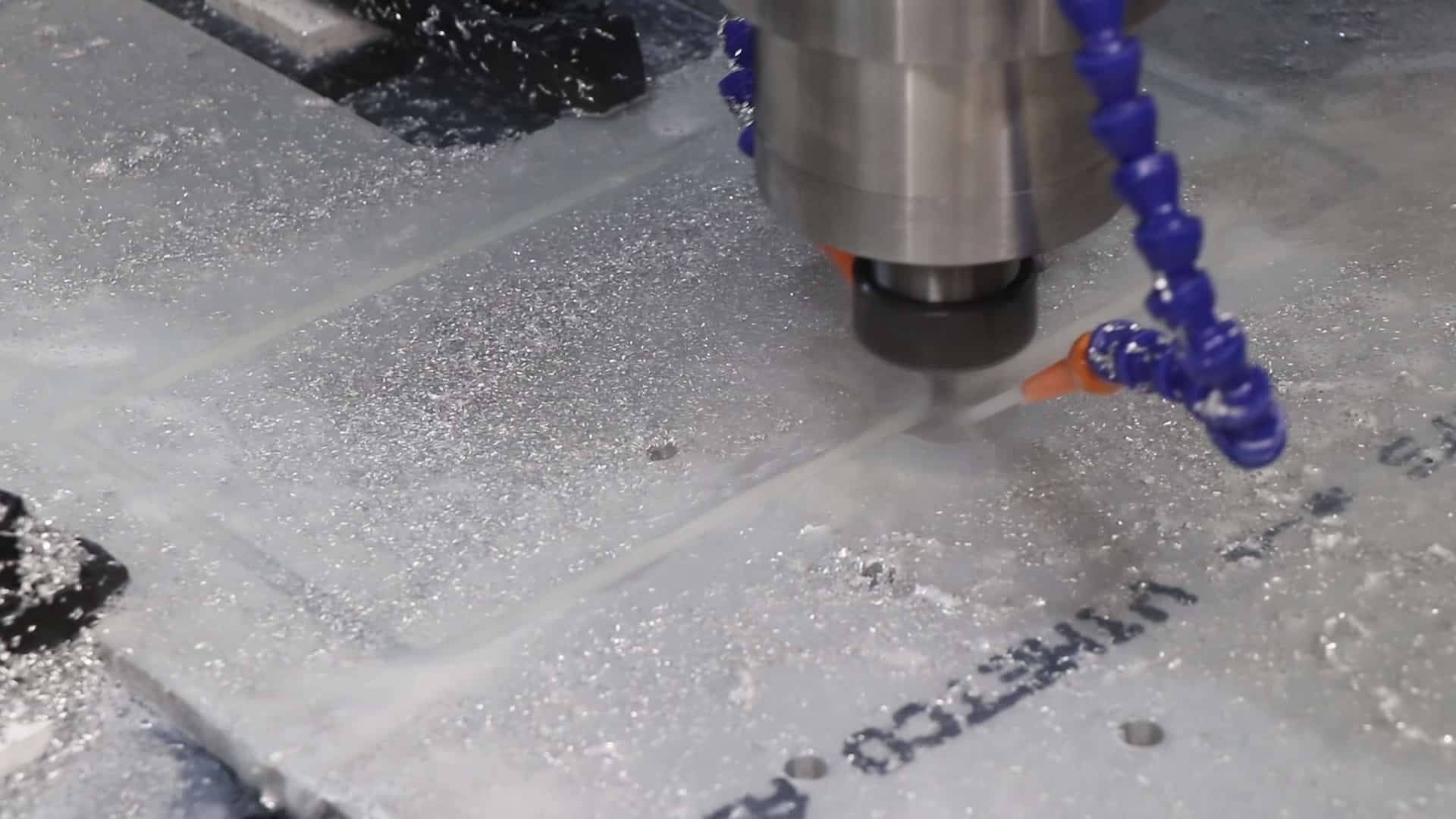

Fresado: Versatilidad en el mecanizado de superficies prismáticas
El fresado es, posiblemente, el más polivalente de los procesos de mecanizado por arranque de viruta. Aquí, el movimiento de corte lo realiza la herramienta (fresa) al girar a altas revoluciones, desplazandose en trayectorias combinadas en los ejes X, Y y Z.
- Optimización industrial: Esta técnica permite desde el planeado de superficies grandes hasta el contorneado de figuras orgánicas en 3D. Las máquinas de CNC Bárcenas están específicamente diseñadas para soportar las fuerzas de corte intermitentes propias del fresado (donde cada labio de la fresa entra y sale del material), gracias a una bancada sobredimensionada que absorbe las frecuencias críticas y permite mantener la precisión en desbastes de gran volumen de viruta.
Taladrado y mandrinado: Operaciones de precisión en agujeros
Estas operaciones se centran en la generación y perfeccionamiento de cavidades cilíndricas. El taladrado es habitualmente el proceso de desbaste inicial, donde una broca helicoidal penetra en el material. Sin embargo, cuando se requieren tolerancias H7 o acabados de espejo, se recurre al mandrinado.
- Diferenciación técnica: El mandrinado utiliza una herramienta de corte único que corrige desviaciones de rectitud o circularidad dejadas por el taladrado. Es un proceso esencial en la fresadora CNC cuando se mecanizan alojamientos de rodamientos o asientos de válvulas, donde el ajuste debe ser perfecto para evitar holguras mecánicas.
Roscado y brochado: Procesos especializados de acabado
Estos procesos abordan geometrías que requieren una altísima fidelidad de perfil.
- Roscado: Puede realizarse por interpolación helicoidal en fresadoras o mediante machos y terrajas. Exige una sincronización electrónica absoluta entre la rotación del cabezal y el avance del eje para que el paso de rosca sea exacto.
- Brochado: Consiste en el paso de una herramienta multifilo (brocha) que avanza linealmente aumentando progresivamente la profundidad de corte. Es el método más eficiente en el mecanizado por arranque de viruta para crear chaveteros, estrías internas y formas poligonales con una sola pasada, garantizando una repetibilidad inalcanzable por otros medios manuales.
Variables críticas en los procesos de mecanizado por arranque de viruta
Para que el mecanizado por arranque de viruta alcance niveles óptimos de rentabilidad y precisión, el técnico debe equilibrar tres parámetros que definen la dinámica del corte. Una mala configuración de estos no solo afecta a la calidad de la pieza, sino que puede provocar la rotura prematura de la herramienta o daños en el electromandrino de la máquina.
- Velocidad de corte: Es la velocidad relativa entre la herramienta y la pieza, expresada generalmente en metros por minuto (m/min). Una velocidad de corte elevada favorece la productividad y mejora el acabado superficial, pero genera un calor excesivo que acelera el desgaste del filo. Su valor depende directamente de la dureza del material y la composición de la herramienta (metal duro, cerámica, etc.).
- Avance: Se refiere a la velocidad con la que la herramienta progresa a lo largo de la superficie de trabajo. Se mide en mm/rev (torno) o mm/min (fresa). Es la variable que más influye en la formación de la viruta y en la rugosidad final: un avance excesivo puede provocar el astillado de la herramienta, mientras que uno muy bajo puede causar fricción y endurecimiento del material.
- Profundidad de pasada: Es la profundidad del corte que se realiza en cada pasada. Esta variable determina la carga mecánica sobre el puente de la fresadora CNC. En las máquinas de CNC Bárcenas, la alta rigidez estructural permite trabajar con profundidades de pasada más agresivas, reduciendo el número de recorridos necesarios y agilizando el Lead Time de fabricación.
La importancia de la refrigeración y lubricación (taladrina y microniebla)
En los procesos de mecanizado por arranque de viruta, el calor es el principal subproducto negativo. La energía consumida se transforma en altas temperaturas concentradas en la zona de cizallamiento, lo que puede provocar la deformación térmica de la pieza y el colapso del filo de corte.
Evacuación del calor y lubricación
El uso de fluidos de corte como la taladrina (mezcla de agua y aceite) o sistemas de microniebla es vital. Mientras que la taladrina es ideal para grandes volúmenes de inundación en materiales que generan mucho calor, la microniebla (MQL – Minimum Quantity Lubrication) es una solución altamente eficiente disponible en la maquinaria de CNC Bárcenas.
Esta tecnología proyecta una fina nube de lubricante que reduce la fricción justo en el punto de contacto, evitando el choque térmico y facilitando que la viruta sea expulsada sin adherirse a la herramienta.
Vida útil y acabado
Un sistema de refrigeración bien configurado evita que la herramienta pierda su temple, prolongando su vida operativa hasta en un 200% y garantizando que el acabado superficial sea espejo, eliminando procesos posteriores de pulido manual.
Materiales aptos para el arranque de viruta en la industria moderna
Metales férreos y no férreos: Del acero al aluminio
Desde aceros inoxidables hasta aleaciones ligeras como el aluminio o el latón, cada metal requiere una geometría de corte, un recubrimiento de herramienta específico para evitar el embotamiento y motores adaptados a metales férricos o no férricos.
Mecanizado de plásticos técnicos y materiales compuestos (Composites)
Materiales como el POM, PEEK o el Dibond exigen un control térmico estricto. El mecanizado por arranque de viruta en estos materiales debe ser rápido para evitar la fusión del plástico, algo que nuestras máquinas de gran formato gestionan con solvencia gracias a sus altos rangos de RPM.
Ventajas del mecanizado por arranque de viruta CNC frente a métodos manuales
La implementación del Control Numérico Computarizado (CNC) ha revolucionado los procesos de mecanizado por arranque de viruta. Las ventajas son claras:
- Repetibilidad: Capacidad de fabricar miles de piezas idénticas con desviaciones insignificantes.
- Complejidad: Ejecución de trayectorias interpoladas imposibles de realizar de forma manual.
- Seguridad: El operario se mantiene alejado de la zona de corte, supervisando el proceso mediante software especializado.
El horizonte del mecanizado CNC: Eficiencia y precisión en la era 4.0
El mecanizado por arranque de viruta se mantiene como el pilar insustituible de la fabricación industrial, y el uso de estas máquinas han revolucionado el taller y la fabricación avanzada.
En CNC Bárcenas, lideramos esta transformación integrando sistemas de control avanzado que permiten una trazabilidad total y una eficiencia energética superior. Nuestra apuesta por la innovación asegura que un proceso tan fundamental como la sustracción de material alcance nuevas cotas de velocidad, altísima precisión y sostenibilidad.
El futuro del mecanizado ya no es solo arrancar material, sino hacerlo de la manera más inteligente y rentable posible, consolidando a la fresadora CNC como la herramienta definitiva de la cuarta revolución industrial.
