Fresadora CNC SW1530VH 4 Ejes

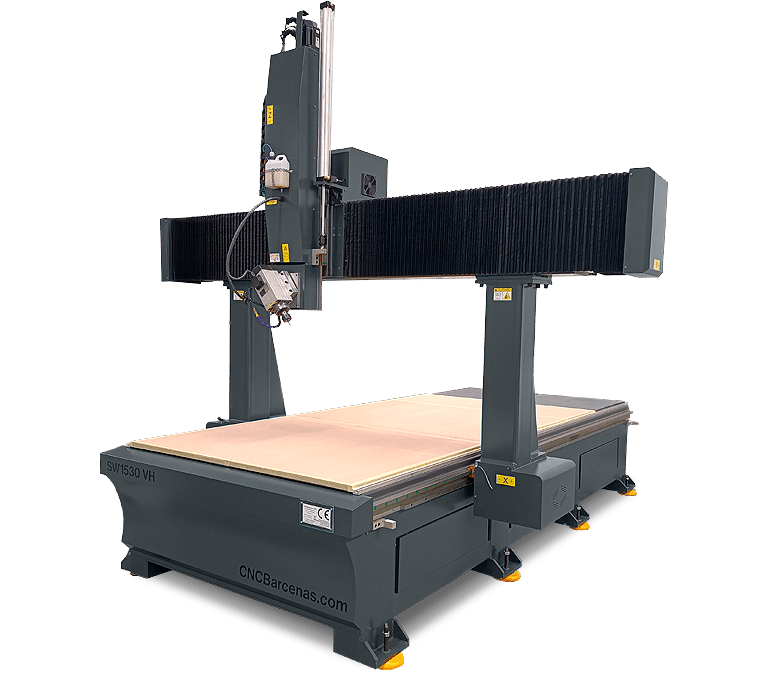

Fresadora CNC Barcenas SW1530VH 4 ejes

Fresadora CNC SW1530VH 4 Ejes

La SW1530VH es una fresadora CNC de 4 ejes diseñada para el mecanizado de piezas de alta complejidad geométrica. Su sistema de giro rotatorio interpolado permite trabajar en un rango de –90º a 90º (180º totales), facilitando la creación de moldes, grabados laterales y relieves en 3D sin necesidad de mover la pieza manualmente.

Con un área útil de 1500 x 3000 x 600 mm, esta fresadora CNC de 4 ejes ofrece prestaciones superiores en entornos industriales exigentes. Incorpora un sistema de fijación por vacío de alta potencia y componentes de precisión como guías HIWIN y servomotores con reductora planetaria, garantizando una repetibilidad y acabado excepcionales en cada proyecto.

Posibilidad de fabricar en medidas personalizadas. Consúltanos.
Me interesa este producto
Descargar Catálogo
CONSULTA NUESTRAS OFERTAS DE MODELOS EN STOCK CON ENTREGA INMEDIATA.
Ver Ofertas
Cómo Financiarlo

INFO RELEVANTE

  • MEDIDAS ÚTILES XYZ: 1500 x 3000 x 600mm. Puente mas ancho para permitir 1500 mm útiles en el eje X con motor horizontal girado a -90º/+90º y fresa de 200 mm.
  • Control numérico independiente (Mando DSP o instalado en PC).
  • Mesa dividida en zonas de vacío accionables por electroválvulas desde el panel de control de la máquina (sin manetas). Bomba de vacío de 7,5 kW.
  • Electromandrino: 4,5KW – 6HP(cv). Refrigerador por aire.
  • Motores de transmisión: Servomotores de alta precisión con reductora planetaria.
  • Sistema de transmisión: Ejes XY: Cremallera helicoidal rectificada. Eje Z: Husillo calibrado.
  • Sistema de guiado: Patines prismáticos de recirculación de bolas marca HIWIN. Cada eje usa doble línea de patines.
  • Fuelles de seguridad en el puente y en el eje Z.
  • Eje Z protegido por carcasa metálica.

SISTEMAS COMPLEMENTARIOS CONFIGURABLES

Es posible personalizar el tanto el área de trabajo de este modelo en cualquiera de los 3 ejes, adaptándola a tus necesidades reales de producción así como la instalación de otros accesorios. Ejemplo de fabricación con medidas especiales:

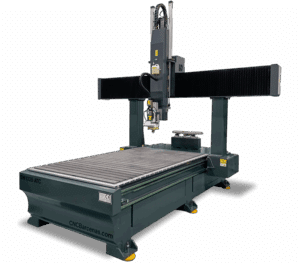

SW1325RH ATC

Fresadora con sistema de giro y un área útil XYZ de 1300x2500x900 mm donde se añadió un sistema de cambio automático de herramientas.

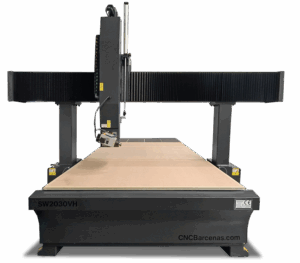

SW2030VHR

Fresadora con sistema de giro y un área útil XYZ de 2000x3000x600 mm donde se añadió un sistema de vacío.

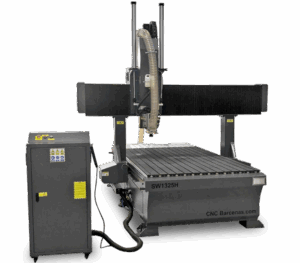

SW1325HR

Fresadora con sistema de giro y un área útil XYZ de 1300x2500x400 mm.

Con nuestros sistemas de cambio automático de herramientas, los trabajos de fresado serán mucho mas rápidos y eficientes, evitando tener que cambiar las fresas durante los mecanizados. Este sistema permite crear los diseños con las herramientas ya definidas mediante un sistema lineal que permite tener listas una gran cantidad de herramientas diferentes.
cambio automático de herramientas
fresadora con cambio automático de herramientas

Otros sistemas extremadamente útiles configurables que facilitarán tu proceso de mecanizado.

Refrigerador de Fresa

refrigeracion de fresa micro niebla cncbarcenas

Este accesorio es necesario cuando se trabaja en cortes y grabados en materiales como metales, aluminio… para evitar la rotura de la fresa por calentamiento durante el trabajo de mecanizado. Es posible utilizarlo sólo para refrigerar con aire, sin hacer microniebla, o también con una mezcla de aire y liquido, regulable a voluntad y fácil posicionamiento en el lugar preciso. Su uso y mantenimiento es sencillo y fácil.

Extractor de Viruta

extractor de viruta CNC bárcenas fresadora CNC

Especialmente pensado para extracción de virutas de todo tipo de materiales como plásticos o maderas en el momento del mecanizado. Este accesorio es ideal para mantener la pieza y la fresadora libre de suciedad durante el trabajo de corte o grabado. Su perfecta integración con la fresadora permite que su uso sea sencillísimo mediante un sólo botón. Un accesorio altamente recomendado sobre todo para entornos que necesiten permanecer limpios durante el trabajo por sus condiciones especiales.

Protección Perimetral

Sistema de Protección Perimetral con Células Fotoeléctricas

Sistema de protección perimetral con células fotoeléctricas es el complemento perfecto de seguridad. El sistema detiene el trabajo de la fresadora al detectar entradas indebidas durante los mecanizados, lo cual permite crear un entorno de trabajo extremadamente seguro. Se integra en la máquina permitiendo un uso sencillo y automático.

Disponemos de varias opciones de software para el diseño y creación de tus mecanizados. Cada uno de ellos está pensado para un tipo de aplicaciones  y sectores concretos. Te asesoraremos en el mas adecuado para tu trabajo.

Cut2D Pro

cut 2D software fresadora cnc

Diseño y creación sencilla e intuitiva de mecanizados en 2D. Reúne las principales funciones y características de corte y grabado, así como taladrados y grabados de texto. Ideal para trabajos de carpintería y rotulación. Permite Importar/ exportar en: DWG, DXF, EPS, AI, PDF…

Mecanizados de corte exterior e interior, taladrados, cajeados/vaciados y grabados. Previsualización de los mecanizados diseñados.

VCarve Pro

Software profesional fresadora VCarve pro

Ofrece una solución profesional intermedia entre Cut2D Pro y Aspire. Ofrece la posibilidad de producir trayectorias de herramientas en 2,5D, como tallado en V, chaflán, estriado, prisma y moldeado, así como la capacidad de importar y mecanizar un modelo en 3D.

Importación de archivos 3D: STL, DXF, OBJ… Mecanizados de desbaste y acabado en 3D. Igualmente también importa vectores DWG, DXF, EPS, AI, PDF… Previsualización de los mecanizados.

Aspire

Software control numérico Aspire

Una solución de software de gran alcance pero fácil de usar para el diseño y mecanizado 2D, así como modelado y fresado de relieves 3D.  Permite crear todo, desde cortes simples, relieves, tallas o piezas tridimensionales.

Diseño de componentes en 3D de vectores 2D. Creación de 3D a partir de archivos de imagen. Procesos de desbaste y acabado en 3D. Edición interactiva de modelos: Esculpir, mezclar y alisar. Importación de archivos 3D  y vectores. Previsualización de los mecanizados.

VisualCAM

visualcam software mecanizado

VisualCAD/CAM: Es el sistema CAD / CAM mejor valorado en el mercado. Incluye todo lo necesario para abordar las necesidades específicas de los procesos de fabricación CNC mas avanzados. Extremadamente versátil y se puede utilizar para una amplia variedad de aplicaciones e industrias, tales como aeroespacial, automoción, producción, prototipado, educación, arquitectura… Uno de los mejores programas CAM y con el mejor precio-rendimiento del mercado.

RHINOCAM: Complemento de software CAM que se ejecuta completamente dentro de Rhinoceros 6.0 y 7.0 (Windows). Combina el poder del modelado de forma libre de Rhino con la gran funcionalidad CAM de VisualCAM para ofrecer un producto de capacidad incomparable.

Es posible personalizar el tanto el área de trabajo de este modelo en cualquiera de los 3 ejes, adaptándola a tus necesidades reales de producción así como la instalación de otros accesorios. Ejemplo de fabricación con medidas especiales:

SW1325RH ATC

Fresadora con sistema de giro y un área útil XYZ de 1300x2500x900 mm donde se añadió un sistema de cambio automático de herramientas.

SW2030VHR

Fresadora con sistema de giro y un área útil XYZ de 2000x3000x600 mm donde se añadió un sistema de vacío.

SW1325HR

Fresadora con sistema de giro y un área útil XYZ de 1300x2500x400 mm.

Con nuestros sistemas de cambio automático de herramientas, los trabajos de fresado serán mucho mas rápidos y eficientes, evitando tener que cambiar las fresas durante los mecanizados. Este sistema permite crear los diseños con las herramientas ya definidas mediante un sistema lineal que permite tener listas una gran cantidad de herramientas diferentes.

cambio automático de herramientas
fresadora con cambio automático de herramientas

Otros sistemas extremadamente útiles configurables que facilitarán tu proceso de mecanizado.

Refrigerador de Fresa

refrigeracion de fresa micro niebla cncbarcenas

Este accesorio es necesario cuando se trabaja en cortes y grabados en materiales como metales, aluminio… para evitar la rotura de la fresa por calentamiento durante el trabajo de mecanizado. Es posible utilizarlo sólo para refrigerar con aire, sin hacer microniebla, o también con una mezcla de aire y liquido, regulable a voluntad y fácil posicionamiento en el lugar preciso. Su uso y mantenimiento es sencillo y fácil.

Extractor de Viruta

extractor de viruta CNC bárcenas fresadora CNC

Especialmente pensado para extracción de virutas de todo tipo de materiales como plásticos o maderas en el momento del mecanizado. Este accesorio es ideal para mantener la pieza y la fresadora libre de suciedad durante el trabajo de corte o grabado. Su perfecta integración con la fresadora permite que su uso sea sencillísimo mediante un sólo botón. Un accesorio altamente recomendado sobre todo para entornos que necesiten permanecer limpios durante el trabajo por sus condiciones especiales.

Protección Perimetral

Sistema de Protección Perimetral con Células Fotoeléctricas

Sistema de protección perimetral con células fotoeléctricas es el complemento perfecto de seguridad. El sistema detiene el trabajo de la fresadora al detectar entradas indebidas durante los mecanizados, lo cual permite crear un entorno de trabajo extremadamente seguro. Se integra en la máquina permitiendo un uso sencillo y automático.

Disponemos de varias opciones de software para el diseño y creación de tus mecanizados. Cada uno de ellos está pensado para un tipo de aplicaciones  y sectores concretos. Te asesoraremos en el mas adecuado para tu trabajo.

Cut2D Pro

cut 2D software fresadora cnc

Diseño y creación sencilla e intuitiva de mecanizados en 2D. Reúne las principales funciones y características de corte y grabado, así como taladrados y grabados de texto. Ideal para trabajos de carpintería y rotulación. Permite Importar/ exportar en: DWG, DXF, EPS, AI, PDF…

Mecanizados de corte exterior e interior, taladrados, cajeados/vaciados y grabados. Previsualización de los mecanizados diseñados.

VCarve Pro

Software profesional fresadora VCarve pro

Ofrece una solución profesional intermedia entre Cut2D Pro y Aspire. Ofrece la posibilidad de producir trayectorias de herramientas en 2,5D, como tallado en V, chaflán, estriado, prisma y moldeado, así como la capacidad de importar y mecanizar un modelo en 3D.

Importación de archivos 3D: STL, DXF, OBJ… Mecanizados de desbaste y acabado en 3D. Igualmente también importa vectores DWG, DXF, EPS, AI, PDF… Previsualización de los mecanizados.

Aspire

Software control numérico Aspire

Una solución de software de gran alcance pero fácil de usar para el diseño y mecanizado 2D, así como modelado y fresado de relieves 3D.  Permite crear todo, desde cortes simples, relieves, tallas o piezas tridimensionales.

Diseño de componentes en 3D de vectores 2D. Creación de 3D a partir de archivos de imagen. Procesos de desbaste y acabado en 3D. Edición interactiva de modelos: Esculpir, mezclar y alisar. Importación de archivos 3D  y vectores. Previsualización de los mecanizados.

VisualCAM

visualcam software mecanizado

VisualCAD/CAM: Es el sistema CAD / CAM mejor valorado en el mercado. Incluye todo lo necesario para abordar las necesidades específicas de los procesos de fabricación CNC mas avanzados. Extremadamente versátil y se puede utilizar para una amplia variedad de aplicaciones e industrias, tales como aeroespacial, automoción, producción, prototipado, educación, arquitectura… Uno de los mejores programas CAM y con el mejor precio-rendimiento del mercado.

RHINOCAM: Complemento de software CAM que se ejecuta completamente dentro de Rhinoceros 6.0 y 7.0 (Windows). Combina el poder del modelado de forma libre de Rhino con la gran funcionalidad CAM de VisualCAM para ofrecer un producto de capacidad incomparable.

PRODUCTOS DESTACADOS

OTROS PRODUCTOS

Ver todo

Cortadora CNC por Hilo Caliente

Ver producto

Discovery 3D Printer Robot FGF

Ver producto

Super Discovery 3D Printer FGF

Ver producto

Discovery 3D Printer FFF / FGF

Ver producto

Cortadora láser de fibra de metales

Ver producto

Cortadora Láser CO2

Ver producto

Cortadora Granito CNC Mediante Hilo Diamantado

Ver producto

Eje de Rotación / Torno CNC

Ver producto

Fresadora CNC Metal

Ver producto

Fresadora CNC SW9015

Ver producto
Ver todo
CATEGORÍAS PRINCIPALES

EXPLORA NUESTROS PRODUCTOS

Catálogo de productos

MAQUINARIA CNC

Máquinas CNC de alta precisión para múltiples sectores industriales, de investigación y creativos.

Explorar

IMPRESORAS 3D

Tecnologías de filamento y extrusión directa de granza. Volumen de impresión a medida.

Explorar
Catálogo de productos

FAQs

¿Cómo influye el sistema de giro interpolado de la SW1530VH en la reducción de tiempos de ciclo?

La ventaja competitiva de esta fresadora CNC de 4 ejes no es solo que pueda «moverse más», sino que elimina el «tiempo muerto». En una máquina de 3 ejes, mecanizar un lateral requiere detener el programa, soltar la pieza, reposicionarla con precisión manual y volver a escuadrar.

Con la SW1530VH, la máquina posiciona la herramienta automáticamente, manteniendo el origen de coordenadas intacto y reduciendo el tiempo de producción hasta en un 40% en piezas complejas.

A diferencia de los posicionadores simples, esta fresadora CNC de 4 ejes realiza movimientos simultáneos del cabezal mientras se desplaza en X e Y. Esto permite que la fresa ataque el material siempre de forma perpendicular a la superficie de un molde curvo, lo que se traduce en un acabado superficial mucho más suave (menor «cresting») y reduce drásticamente las horas posteriores de lijado manual.

Efectivamente. La gestión de una fresadora CNC de 4 ejes profesional requiere que el control numérico calcule el desplazamiento de la punta de la fresa (RTCP o similar) cuando el cabezal bascula. Al comprar esta máquina, el sistema está configurado para que el software entienda dónde está la punta de la herramienta en cualquier ángulo de los 180º, garantizando que el corte sea preciso independientemente de la inclinación.

Es una cuestión de física de mecanizado. Para que esta fresadora CNC de 4 ejes mantenga los 1500 mm de área útil real mientras el motor está girado a 90º (en horizontal), el puente debe tener un sobredimensionamiento estructural. Esto permite que, incluso con el electromandrino totalmente extendido hacia un lado, la herramienta llegue a los extremos de la mesa sin perder rigidez ni precisión.

Mecanizar en horizontal somete al eje Z a fuerzas de palanca mayores que el fresado vertical. Por ello, nuestra fresadora CNC de 4 ejes incorpora una carcasa metálica de refuerzo y una doble línea de patines HIWIN. Esta arquitectura absorbe los momentos de fuerza laterales, evitando vibraciones que podrían comprometer el acabado de la pieza o la integridad de la fresa.

En el mecanizado 3D de gran volumen, la máquina puede trabajar durante horas. El motor de esta fresadora CNC de 4 ejes está diseñado para mantener un par constante y una temperatura estable sin necesidad de complejos circuitos de agua, simplificando el mantenimiento y asegurando que la dilatación térmica no afecte a las cotas finales de la pieza.

Sí, ese es uno de sus puntos fuertes. Al poder inclinar el cabezal hasta los 90º, esta fresadora CNC de 4 ejes puede acceder a zonas que para una máquina vertical son invisibles (zonas de sombra). Es la solución ideal para piezas con entalladuras o vaciados laterales que antes requerían máquinas de 5 ejes mucho más costosas.

Dada la mayor libertad de movimiento de una fresadora CNC de 4 ejes, la SW1530VH incorpora fuelles de seguridad reforzados y puede equiparse con barreras fotoeléctricas perimetrales. El control numérico también incluye límites de software (soft-limits) que impiden que el cabezal colisione con la mesa o las fijaciones al inclinarse.

Para aprovechar el potencial de una fresadora CNC de 4 ejes, el diseño debe ser exportado en formatos que soporten superficies 3D (como STL, STEP o OBJ). Nuestro equipo técnico le asesorará sobre cómo configurar los planos de trabajo en su software para que la comunicación con la máquina sea perfecta desde el primer día.

Sí, la mesa de vacío está gestionada por electroválvulas independientes. Esto permite concentrar los 7,5 kW de succión en un área reducida, permitiendo el mecanizado de piezas pequeñas con herramientas inclinadas (donde la fuerza lateral es mayor) sin riesgo de que la pieza se mueva.
